5-осевой обрабатывающий центр WIA XF6300
WIA Machine Tools
WIA-XF6300

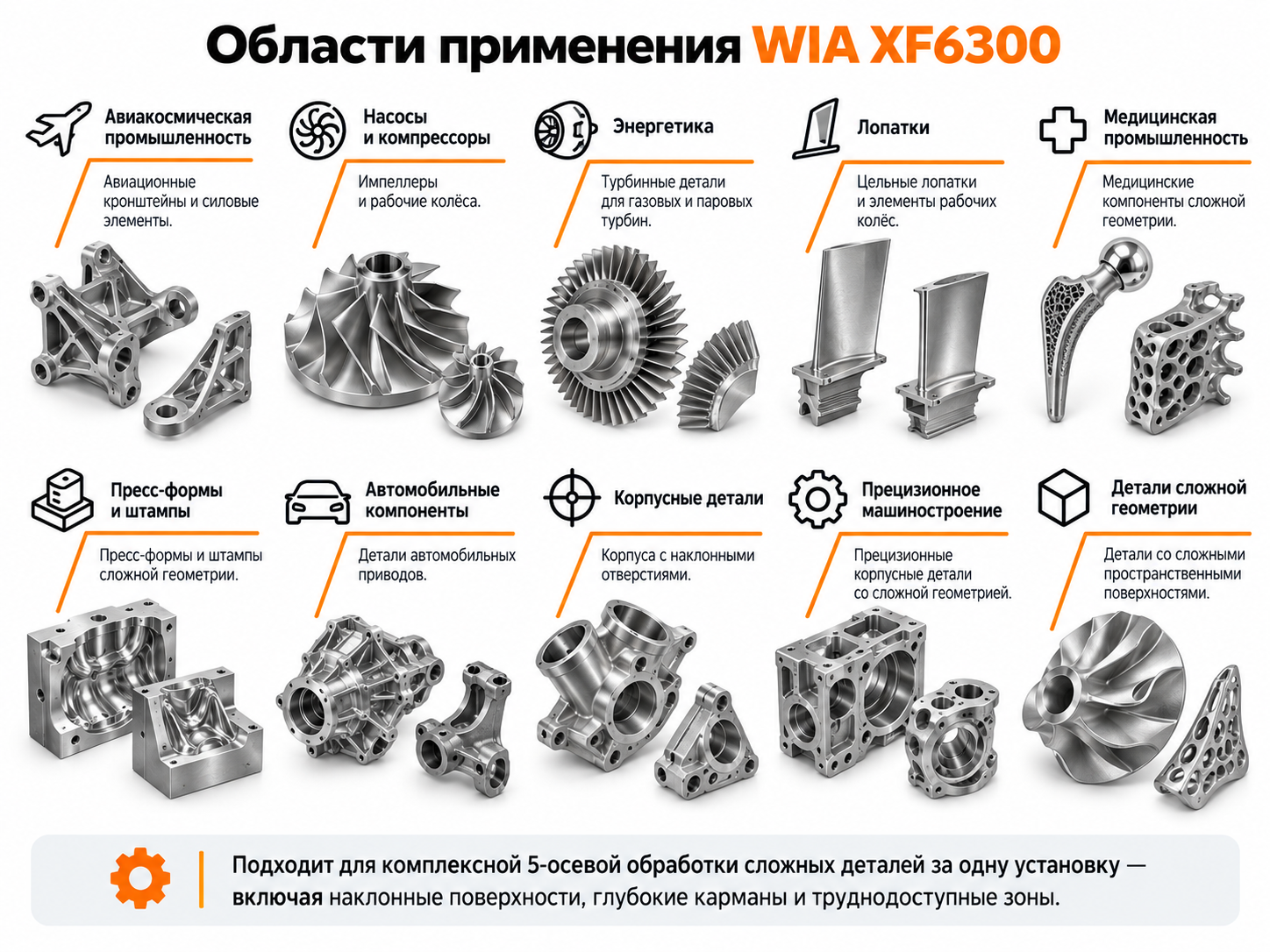

WIA XF6300 — высокопроизводительный 5-осевой обрабатывающий центр для изготовления деталей сложной пространственной геометрии с минимальным количеством переустановок.
Поворотно-наклонный стол Ø630 мм обеспечивает одновременное управление пятью осями. Диапазон A-оси составляет −30°…+120°, C-ось вращается на 360°. Это позволяет выполнять обработку наклонных плоскостей, сложных криволинейных поверхностей и труднодоступных зон детали за одну установку.
Ходы X/Y/Z составляют 650 / 600 / 500 мм. Максимальная обрабатываемая деталь — до Ø800 × 500 мм, допустимая нагрузка на стол — до 600 кг. Базовый встроенный шпиндель HSK-A63 развивает до 15 000 об/мин; доступны высокоскоростные исполнения 24 000 и 40 000 об/мин.
Подберём комплектацию WIA XF6300 под чертёж детали, материал, требуемую точность и технологический процесс.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём шпиндель, инструмент, оснастку и оптимальную конфигурацию станка.
Поворотно-наклонный стол Ø630 мм обеспечивает одновременное управление пятью осями. Диапазон A-оси составляет −30°…+120°, C-ось вращается на 360°. Это позволяет выполнять обработку наклонных плоскостей, сложных криволинейных поверхностей и труднодоступных зон детали за одну установку.
Ходы X/Y/Z составляют 650 / 600 / 500 мм. Максимальная обрабатываемая деталь — до Ø800 × 500 мм, допустимая нагрузка на стол — до 600 кг. Базовый встроенный шпиндель HSK-A63 развивает до 15 000 об/мин; доступны высокоскоростные исполнения 24 000 и 40 000 об/мин.
Подберём комплектацию WIA XF6300 под чертёж детали, материал, требуемую точность и технологический процесс.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём шпиндель, инструмент, оснастку и оптимальную конфигурацию станка.
Серия: XF Series
Тип оборудования: 5-осевой вертикальный обрабатывающий центр с ЧПУ
Система ЧПУ: SIEMENS SINUMERIK ONE
Опция: HEIDENHAIN TNC640
Рабочая зона
Ходы X/Y/Z — 650 / 600 / 500 мм
Размер стола — Ø630 мм
Максимальная нагрузка на стол — 600 кг
Максимальный размер обработки — Ø800 × 500 мм
Поворотные оси
Диапазон A-оси — −30°…+120°
Диапазон C-оси — 360°
Привод стола — DDM, опционально GEAR
Шпиндель
Конус шпинделя — HSK-A63
Максимальная скорость — 15 000 об/мин
Опционально — 24 000 / 40 000 об/мин
Мощность — 31 / 25 кВт
Крутящий момент — 153 / 123 Н·м
Тип привода — Built-in
Перемещения
Быстрые перемещения X/Y/Z — 60 / 60 / 60 м/мин с SINUMERIK ONE
С HEIDENHAIN TNC640 — 50 / 50 / 50 м/мин
Тип направляющих — Roller Guide
Инструментальный магазин
Стандартно — 34 инструмента
Опционально — 68 / 102
Максимальный диаметр инструмента — Ø90 мм
Без соседнего инструмента — Ø125 мм
Максимальная длина инструмента — 300 мм
Максимальная масса инструмента — 8 кг
Время смены C-C — 4,5 с
Габариты и масса
Габариты станка — 2120 × 4380 мм
Высота — 3044 мм
Масса — 11 000 кг
