Горизонтальный обрабатывающий центр WIA KH6300
WIA Machine Tools
WIA-KH6300

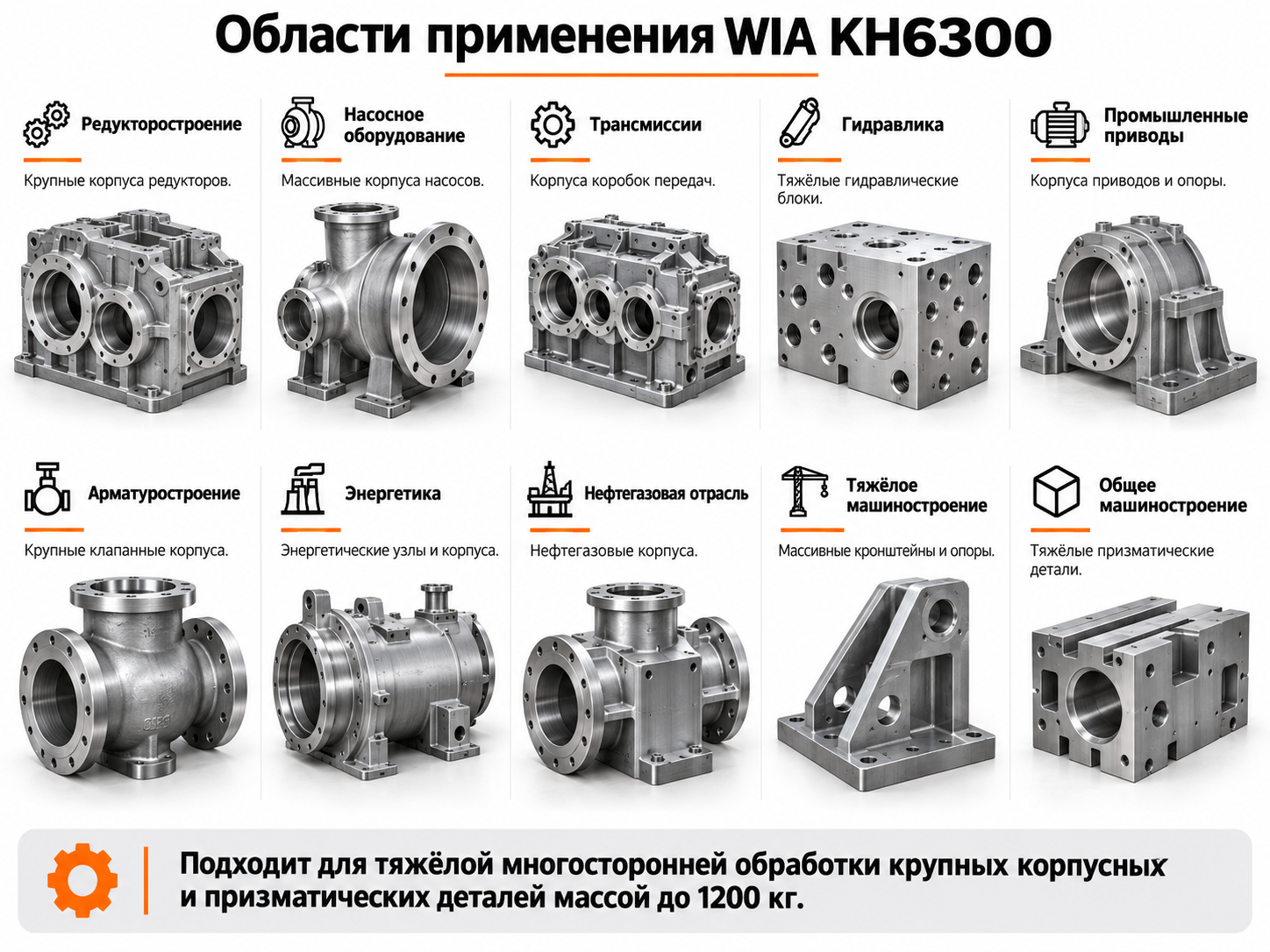

WIA KH6300 — тяжёлый горизонтальный обрабатывающий центр, предназначенный для производительной обработки массивных деталей при высоких нагрузках на инструмент и шпиндель.
Жёсткая конструкция с BOX-направляющими и двухступенчатым редукторным приводом шпинделя обеспечивает высокий крутящий момент до 2193 Н·м. Двухпаллетная система позволяет подготавливать следующую заготовку одновременно с обработкой текущей детали.
Рабочие ходы X/Y/Z составляют 1050 × 850 × 1000 мм. Паллеты размером 630 × 630 мм рассчитаны на детали массой до 1200 кг, а максимальный габарит заготовки достигает Ø1050 × H1350 мм.
Подберём комплектацию WIA KH6300 под чертёж детали, материал, припуск, требуемую точность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка под вашу технологическую задачу.
Жёсткая конструкция с BOX-направляющими и двухступенчатым редукторным приводом шпинделя обеспечивает высокий крутящий момент до 2193 Н·м. Двухпаллетная система позволяет подготавливать следующую заготовку одновременно с обработкой текущей детали.
Рабочие ходы X/Y/Z составляют 1050 × 850 × 1000 мм. Паллеты размером 630 × 630 мм рассчитаны на детали массой до 1200 кг, а максимальный габарит заготовки достигает Ø1050 × H1350 мм.
Подберём комплектацию WIA KH6300 под чертёж детали, материал, припуск, требуемую точность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка под вашу технологическую задачу.
Серия: KH6300/8000
Тип оборудования: яжёлый горизонтальный обрабатывающий центр с ЧПУ
Система ЧПУ: WIA FANUC 31i-B Plus
Рабочая зона
Ходы X/Y/Z — 1050 / 850 / 1000 мм
Размер паллеты — 630 × 630 мм
Количество паллет — 2
Максимальная нагрузка — 1200 кг на паллету
Максимальный размер заготовки — Ø1050 × H1350 мм
Минимальный угол индексации паллеты — 1°, опционально 0,001°
Шпиндель
Максимальная скорость — 6000 об/мин
Опционально — 8000 об/мин
Мощность — 45 / 22 кВт
Крутящий момент — 2193 / 1074 Н·м
Конус шпинделя — BIG PLUS #50
Хвостовик инструмента — BBT50
Тип привода — 2-ступенчатый редуктор
Перемещения
Быстрые перемещения X/Y/Z — 30 / 30 / 30 м/мин
Тип направляющих — BOX / высокожёсткие направляющие для тяжёлого резания
Инструментальный магазин
Стандартно — 60 инструментов
Опционально — 90 / 120 / 150, матричный магазин — свыше 240
Максимальный диаметр инструмента — Ø135 мм
Без соседнего инструмента — Ø320 мм
Максимальная длина инструмента — 630 мм
Максимальная масса инструмента — 30 кг
Время смены T-T — 2 с
Время смены C-C — 6,9 с
Паллетная система
Количество паллет — 2
Тип смены — поворотная
Время смены — 12 с
Габариты и масса
Площадь установки — 3705 × 5839 мм с магазином на 60 инструментов
Высота — 3286 мм
Масса станка — 20 500 кг
Ходы X/Y/Z — 1050 / 850 / 1000 мм
Размер паллеты — 630 × 630 мм
Количество паллет — 2
Максимальная нагрузка — 1200 кг на паллету
Максимальный размер заготовки — Ø1050 × H1350 мм
Минимальный угол индексации паллеты — 1°, опционально 0,001°
Шпиндель
Максимальная скорость — 6000 об/мин
Опционально — 8000 об/мин
Мощность — 45 / 22 кВт
Крутящий момент — 2193 / 1074 Н·м
Конус шпинделя — BIG PLUS #50
Хвостовик инструмента — BBT50
Тип привода — 2-ступенчатый редуктор
Перемещения
Быстрые перемещения X/Y/Z — 30 / 30 / 30 м/мин
Тип направляющих — BOX / высокожёсткие направляющие для тяжёлого резания
Инструментальный магазин
Стандартно — 60 инструментов
Опционально — 90 / 120 / 150, матричный магазин — свыше 240
Максимальный диаметр инструмента — Ø135 мм
Без соседнего инструмента — Ø320 мм
Максимальная длина инструмента — 630 мм
Максимальная масса инструмента — 30 кг
Время смены T-T — 2 с
Время смены C-C — 6,9 с
Паллетная система
Количество паллет — 2
Тип смены — поворотная
Время смены — 12 с
Габариты и масса
Площадь установки — 3705 × 5839 мм с магазином на 60 инструментов
Высота — 3286 мм
Масса станка — 20 500 кг
