Горизонтальный обрабатывающий центр WIA HS4000 II
WIA Machine Tools
WIA-HS4000-II

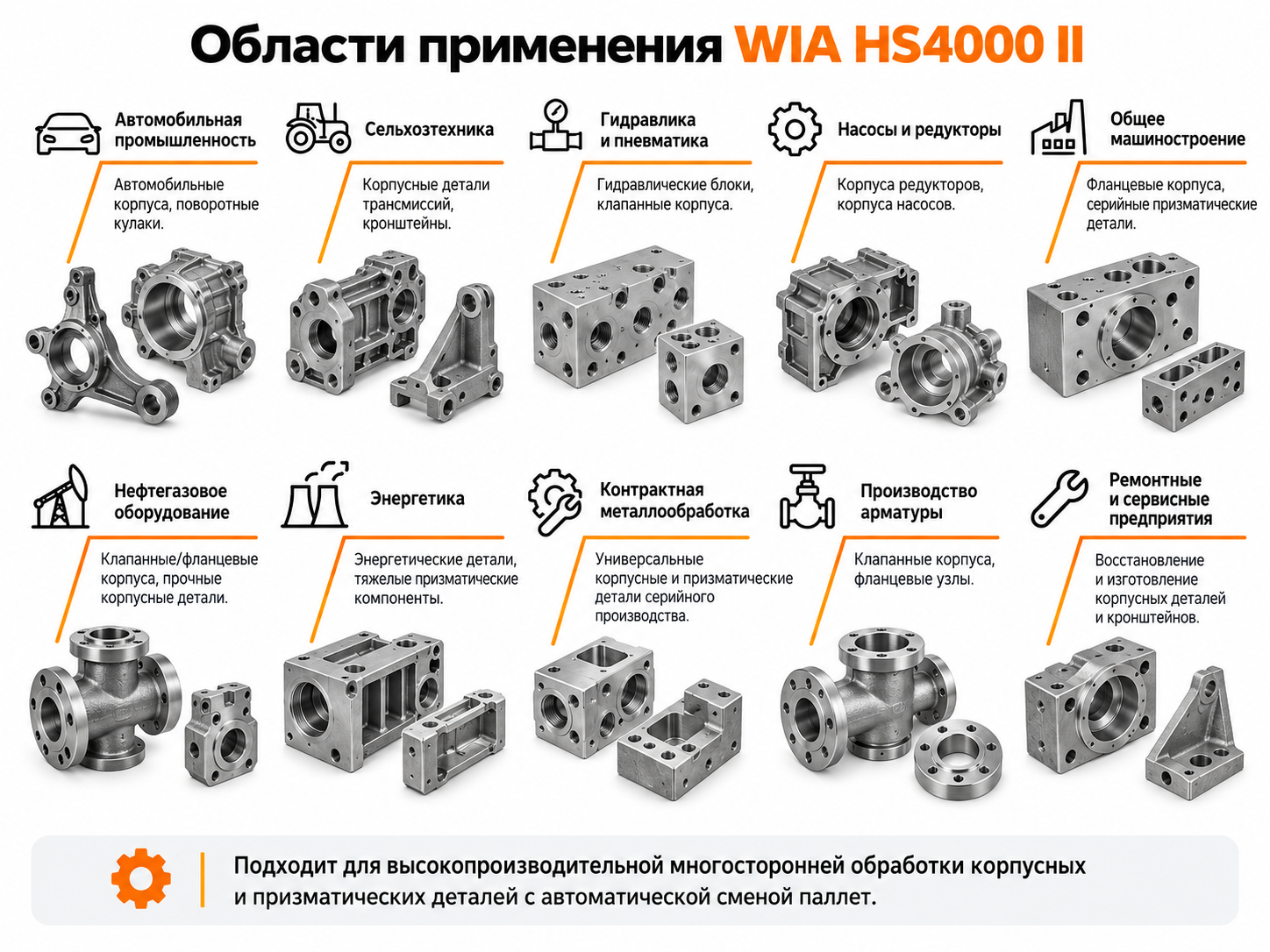

WIA HS4000 II — горизонтальный обрабатывающий центр серии HS4000/5000 II, ориентированный на высокопроизводительное серийное производство.
Горизонтальная компоновка позволяет обрабатывать несколько сторон детали с минимальным количеством переустановок. Две паллеты размером 400 × 400 мм обеспечивают возможность подготовки следующей заготовки во время обработки текущей детали.
Ходы по осям X/Y/Z составляют 560 / 640 / 660 мм, быстрые перемещения достигают 60 м/мин по всем трём осям. Шпиндель BBT40 развивает до 15 000 об/мин, а стандартный магазин рассчитан на 40 инструментов с возможностью увеличения ёмкости.
Подберём комплектацию WIA HS4000 II под чертёж детали, материал, требуемую точность, серийность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка.
Горизонтальная компоновка позволяет обрабатывать несколько сторон детали с минимальным количеством переустановок. Две паллеты размером 400 × 400 мм обеспечивают возможность подготовки следующей заготовки во время обработки текущей детали.
Ходы по осям X/Y/Z составляют 560 / 640 / 660 мм, быстрые перемещения достигают 60 м/мин по всем трём осям. Шпиндель BBT40 развивает до 15 000 об/мин, а стандартный магазин рассчитан на 40 инструментов с возможностью увеличения ёмкости.
Подберём комплектацию WIA HS4000 II под чертёж детали, материал, требуемую точность, серийность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка.
Серия: HS4000/5000 II Series
Тип оборудования: Горизонтальный обрабатывающий центр с ЧПУ
Система паллет: 2 паллеты
Рабочая зона
Ходы X/Y/Z — 560 / 640 / 660 мм
Размер паллеты — 400 × 400 мм
Количество паллет — 2
Максимальная нагрузка — 400 кг на паллету
Максимальный размер заготовки — Ø630 × H900 мм
Шпиндель
Конус шпинделя — BBT40
Максимальная скорость — 15 000 об/мин
Мощность — 30 / 18,5 кВт
Крутящий момент — 230 / 119 Н·м
Тип привода — Built-in
Опционально — HSK-A63, высокомоментный шпиндель и исполнение до 20 000 об/мин
Перемещения
Быстрые перемещения X/Y/Z — 60 / 60 / 60 м/мин
Тип направляющих — LM
Инструментальный магазин
Стандартно — 40 инструментов
Опционально — 60 / 90 / 120 / 240 инструментов
Максимальный диаметр инструмента — Ø75 мм
Без соседнего инструмента — Ø170 мм
Максимальная длина — 450 мм
Максимальная масса — 12 кг
Время смены T-T — 0,9 с
Время C-C — 2,3 с
Паллетная система
Количество паллет — 2
Тип смены — поворотная
Время смены паллеты — 8,0 с
Ходы X/Y/Z — 560 / 640 / 660 мм
Размер паллеты — 400 × 400 мм
Количество паллет — 2
Максимальная нагрузка — 400 кг на паллету
Максимальный размер заготовки — Ø630 × H900 мм
Шпиндель
Конус шпинделя — BBT40
Максимальная скорость — 15 000 об/мин
Мощность — 30 / 18,5 кВт
Крутящий момент — 230 / 119 Н·м
Тип привода — Built-in
Опционально — HSK-A63, высокомоментный шпиндель и исполнение до 20 000 об/мин
Перемещения
Быстрые перемещения X/Y/Z — 60 / 60 / 60 м/мин
Тип направляющих — LM
Инструментальный магазин
Стандартно — 40 инструментов
Опционально — 60 / 90 / 120 / 240 инструментов
Максимальный диаметр инструмента — Ø75 мм
Без соседнего инструмента — Ø170 мм
Максимальная длина — 450 мм
Максимальная масса — 12 кг
Время смены T-T — 0,9 с
Время C-C — 2,3 с
Паллетная система
Количество паллет — 2
Тип смены — поворотная
Время смены паллеты — 8,0 с
