Горизонтальный обрабатывающий центр WIA KH8000
WIA Machine Tools
WIA-KH8000
WIA KH8000 — тяжёлый горизонтальный обрабатывающий центр серии KH6300/8000, рассчитанный на силовую обработку крупногабаритных деталей при высоких нагрузках.
Паллеты размером 800 × 800 мм выдерживают заготовки массой до 2000 кг. Максимальный габарит детали достигает Ø1450 × H1550 мм, а рабочие ходы X/Y/Z составляют 1400 / 1050 / 1200 мм.

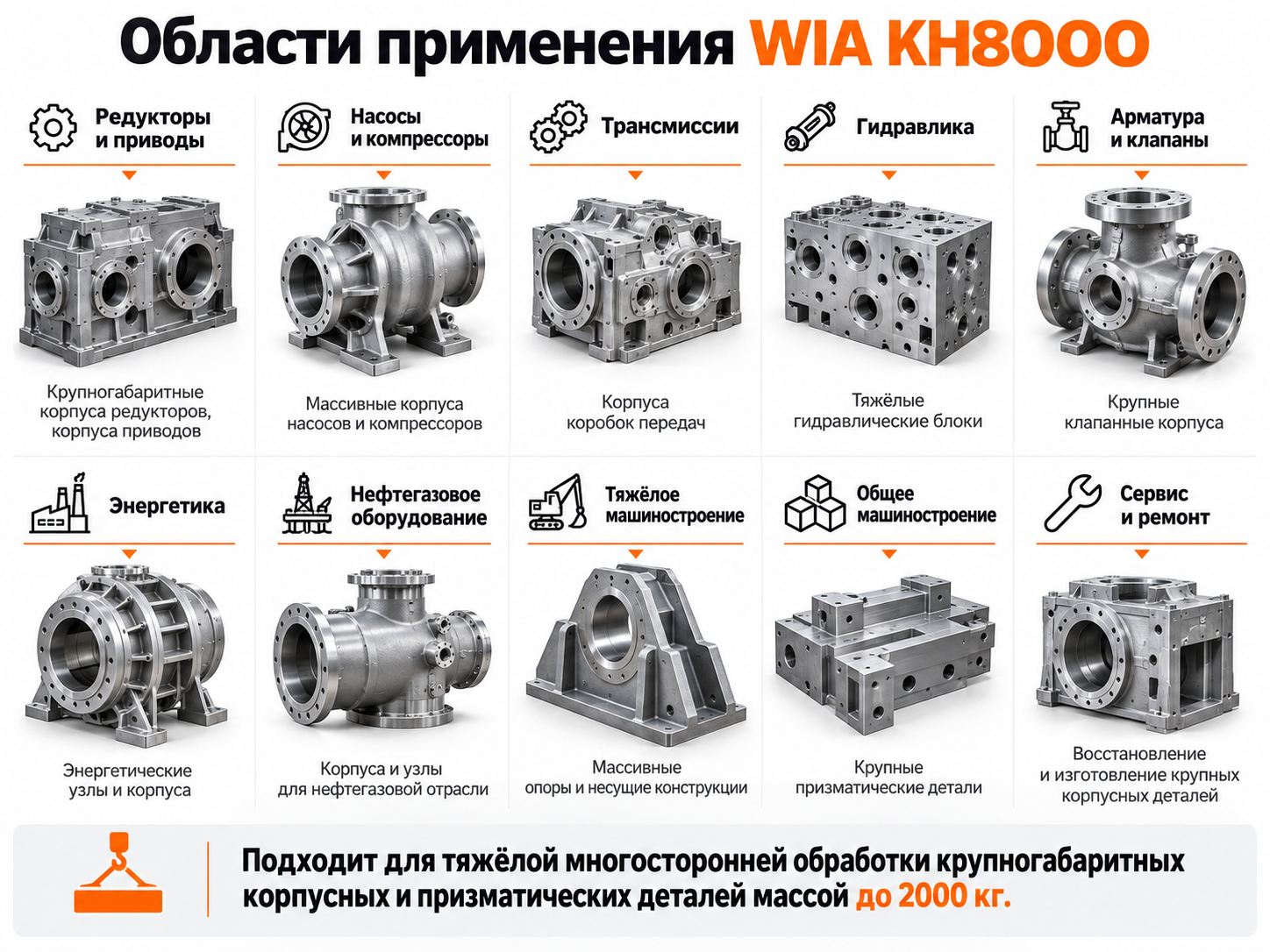

KH8000 оснащён BOX-направляющими по всем осям, что повышает жёсткость конструкции и устойчивость при тяжёлом фрезеровании. Двухступенчатый редукторный привод шпинделя обеспечивает высокий крутящий момент для обработки стали, чугуна и массивных корпусных деталей.
Подберём комплектацию WIA KH8000 под чертёж детали, материал, припуск, требуемую точность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка.
Паллеты размером 800 × 800 мм выдерживают заготовки массой до 2000 кг. Максимальный габарит детали достигает Ø1450 × H1550 мм, а рабочие ходы X/Y/Z составляют 1400 / 1050 / 1200 мм.
KH8000 оснащён BOX-направляющими по всем осям, что повышает жёсткость конструкции и устойчивость при тяжёлом фрезеровании. Двухступенчатый редукторный привод шпинделя обеспечивает высокий крутящий момент для обработки стали, чугуна и массивных корпусных деталей.
Подберём комплектацию WIA KH8000 под чертёж детали, материал, припуск, требуемую точность и производительность.
Нужна помощь с подбором?
Пришлите чертёж или 3D-модель детали — подберём оснастку, инструмент и конфигурацию станка.
Серия: KH6300/8000
Тип оборудования: Тяжёлый горизонтальный обрабатывающий центр с ЧПУ
Система ЧПУ: WIA FANUC 31i-B Plus
Рабочая зона
Ходы X/Y/Z — 1400 / 1050 / 1200 мм
Размер паллеты — 800 × 800 мм
Количество паллет — 2
Максимальная нагрузка — 2000 кг на паллету
Максимальный размер заготовки — Ø1450 × H1550 мм
Шпиндель
Максимальная скорость — 6000 об/мин
Опционально — 8000 об/мин
Мощность — 45 / 22 кВт
Крутящий момент — 2193 / 1074 Н·м
Конус шпинделя — BIG PLUS #50
Хвостовик инструмента — BBT50
Тип привода — 2-ступенчатый редуктор
Перемещения
Быстрые перемещения X/Y/Z — 24 / 24 / 24 м/мин
Тип направляющих — BOX Guide
Инструментальный магазин
Стандартно — 60 инструментов
Опционально — 90 / 120 / 150
Матричный магазин — свыше 240 инструментов
Максимальный диаметр инструмента — Ø135 мм
Без соседнего инструмента — Ø320 мм
Максимальная длина инструмента — 630 мм
Максимальная масса инструмента — 30 кг
Время смены T-T — 2 с
Время смены C-C — 7,5 с
Паллетная система
Количество паллет — 2
Тип смены — поворотная
Время смены паллеты — 16 с
Габариты и масса
Площадь установки — 4348 × 6724 мм
Высота — 3590 мм
Масса станка — 27 000 кг
